产品详情

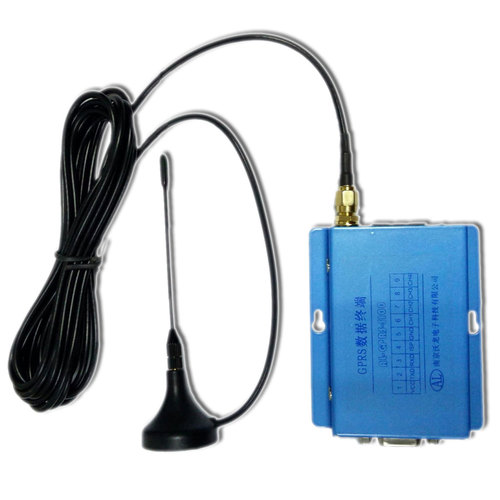

AL-GPRS-S100
型号: AL-GPRS-S100
类型: GPRS DTU
规格: GPRS DTU
产品详情

AL-GPRS-S100是一款透明传输型GPRS模块,内置工业级GPRS模块,采用32位RISC处理器,支持DDP、DNS、VIPS多种通讯模式。具有RS232接口的工业设备无需更改任何软件即可通过GPRS无线联网。南京沃龙电子提供专用GPRS服务器、主站测试工具、虚拟串口(VSP)组件等多种资源,用户无需自备固定IP、无需二次开发,真正做到即插即用。系统部署灵活快捷,调试操作简单,是无线工业控制方案的理想选择。


产品特性

 5~24V宽电压直流供电

 RS232接口,可选波特率

 410AD输入通道

 透明传输,实时在线

 支持路由模式,无需自备固定IP

 Virtual IP服务,组网简单、方便、快捷,维护量小

 支持DDPDNSVIPS服务

 小体积、低功耗、高稳定性

应用领域

 远程控制(如路灯监控、交通信号灯控制等)

 小规模数据传输(如抄收电表、水表、气表)

 远程数据采集(如储油罐液位、水库水位、湖水温度等)

 野外设备安防(如监测变电器、电机、水泵、通信基站、电力铁塔等)

 电力仪表安防(如监测大用户表箱、百叶箱等)

 智能家电控制(如电源总闸、控制热水器等)

 家庭安防(如监测门窗、保险柜等)

 线路防盗(如通信电缆、10KV/380V输变线缆防盗)


点对点对传应用

假设有AB两台AL-GPRS-S100A的虚拟IP为:10.1.1.101B的虚拟IP为:10.1.1.102。将10.1.1.102设置为A的主站IP,将10.1.1.101设置为B的主站IP,则A串口收到的信息将通过GPRS传送至B,并由串口输出到使用设备;B串口收到的信息将通过GPRS传送至A,并由串口输出至使用设备。

主站模式应用

假设有AB两台AL-GPRS-S100和一台主站服务器,A的虚拟IP为:10.1.1.101B的虚拟IP为:10.1.1.102,主站服务器虚拟IP10.1.1.100。将10.1.1.100设置为AB的主站IP,则AB串口收到的信息将通过GPRS传送至主站服务器。主站服务器应用软件可使用南京沃龙电子科技有限公司开发的虚拟IP控件。

指示灯说明

1、   终端未成功连上网上时,指示灯以1秒间隔闪烁;长时间出现此现象请检查天线是否已连接SIM卡是否已放好电源输出功率是否达到标准;

2、   终端成功连接上网络时,指示灯按3秒、亮0.1的规律闪烁;

3、  终端收/发数据时,指示灯按0.05秒间隔闪烁。

接口引脚定义

1

2

3

4

5

6

7

8

9

VCC

TXD

RXD

ISP#

GND

CH0

CH1

CH2

CH3


端口说明

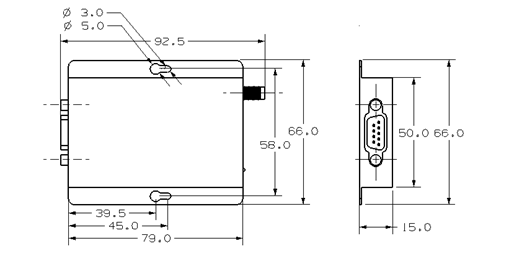

安装尺寸
